电缆沟有必要使用电缆支架吗?为什么?

电缆沟有必要使用电缆支架吗?为什么?

作者:河北隆鑫复合材料有限公司 来源:www.yukuo.net 发表时间:2019-10-28 浏览:次  百度一下

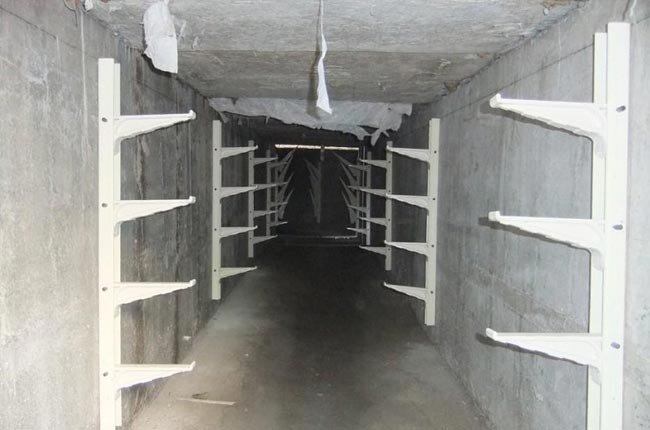

电缆沟为什么要使用电缆支架?

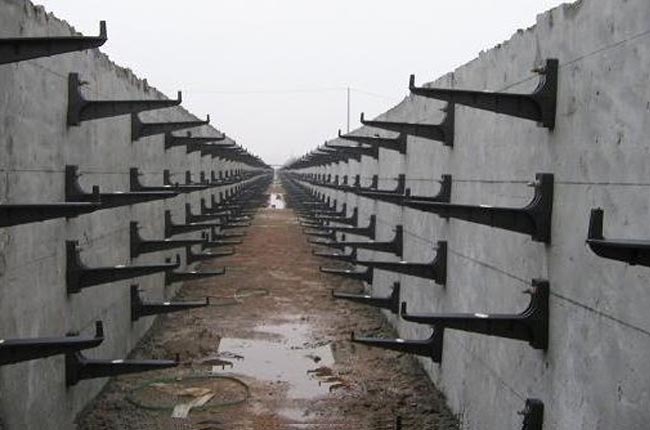

电缆在工作的时候因为有电流通过会释放大量的热量的,温度过高会影响电缆的载流量,所以电缆一般都分散布置,室外电缆沟安装电缆支架是务必的,原因是利于散热。

理论上来讲在室内的电缆沟例如配电房进出线的电缆沟,也是需要支架的,但是由于电缆根数比较少,不用支架放置地上也是存在的。

一般电缆支架的选择也是很大的问题,在材质上,既要耐得住严寒也要受得了高温酷暑,所以建议使用玻璃钢电缆支架,它正好符合了以上重要的两点,而且玻璃钢也没有什么回收价值,不怕被盗窃,造成不必要的损失。

电缆支架的加工要求以及配置与安装:

1、钢板应平直,无明显扭曲。下料误差应在5mm范围内,切口应无卷边、毛刺。

2、支架应焊接牢固无显著变形。各横撑间的垂直净距与设计偏差不应大于5mm。

3、金属电缆支架务必进行防腐处理。位于湿热、盐雾以及有化学腐蚀地区时,应根据设计作特殊的防腐处理。

4、电缆梯架、电缆梯架的支架、连接件和附件的质量应符合现行的有关技术标准。

5、电缆梯架的规格、支吊跨距、防腐类型应符合设计要求。

6、电缆支架全长均应有良好的接触。

目前传统支架存在问题

长期以来,架设公用事业和工业电缆均采用金属制电缆支架。

金属支架通常是把钢材或铝合金材轧制成所需型材后,经焊接或用紧固件拼装而成。

传统金属支架生产过程能耗大、工序多、周期长。在许多恶劣环境条件下,例如地铁、隧道、化工企业、多雨潮湿或沿海盐雾等场合,使用金属支架极易锈蚀,设施的维护费用高,使用寿命也较短。

在防锈防腐方面,目前虽采用外涂油漆或热浸锌等技术处理,但仍不能从根本上解决锈蚀问题,影响电力、通信设施的安全和无故障使用期。

此外,电缆架设使用金属支架时 ,电流流经电缆过程会产生磁场,导致两个支架角钢之间形成磁场闭合回路(环流),使电缆温度升高,电流损失加大,并进一步使环流温度升高。

尤其当电缆通过大电流时,温度迅速升高,往往会形成强大的弧光而损毁金属支架。为了输电安全,目前主要采取加粗电缆等措施,使输电设备的制造成本增大。

另外,根据电力规程要求,因所有金属制支架在电场作用下容易产生电量和电压降,所以务必要求金属支架连入接地网,这就大大增加工程量和工程周期。

原国家电力部曾于1994年在上海召开的电缆标准会议上指出,在发使用有机复合材料代替。
